| 全自動雙色伺服LED冷光源轉盤絲印機 |
全自動雙色伺服LED冷光源轉盤絲印機印刷效果鮮艷，速度快，節省人工，價格優惠，環保防塵除靜電，適合大批量生產專業印刷適合金屬、玻璃、陶瓷、塑膠、木材、皮革等材質的產品的精密平面印刷。廣泛適用于：電子電器，廣告，包裝印刷，運動器材，玩具，文具禮品等行業。產品例如PCB、LCD、EL、IC、SMT等。同時該機型也適宜其他精密印刷，貼紙、陶瓷花紙、薄膜開關（按鍵）、海報、汽車玻璃、儀表、建筑飾板、銘板、廣告牌標牌等。

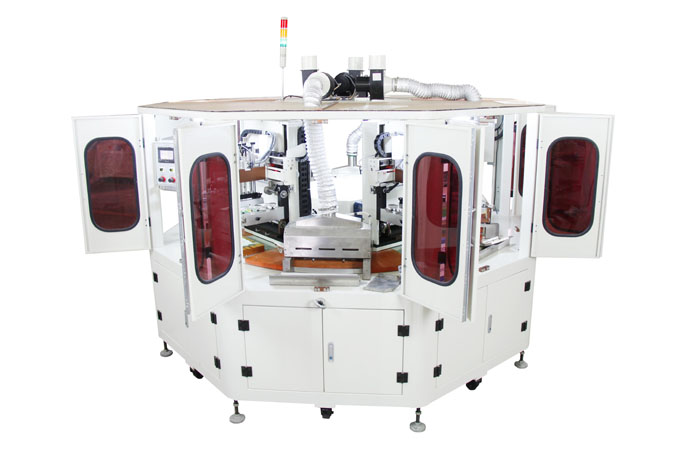

YX-2030PD雙色圓盤LED印刷機
產 品 簡 介
YX-2030PD雙色圓盤LED印刷機是一種通用型平面絲印機。能廣泛應用于日常用品、玩具、電子、電器、塑料、皮革、金屬、玻璃、輕工業及食品包裝等各種行業中。
一、此精密型平面絲印機具有以下特點：
|
|
|
|
機器型號 |
YX-2030PD |
|
臺面尺寸 |
300 x 200 mm |
|
最大印刷面積 |
280 x 180 mm |
|
最大網框尺寸 |
450 x 300 mm |
|
網框高度 |
25 mm |
|
印件厚度 |
1 – 20 mm |
|
電源規格 |
380V 50Hz |
|
功 率 |
7 KW |
|
耗氣量 |
0.6 – 0.8 bar |
|
印刷速度 |
1200 pcs/hr |
|
外形尺寸（L×W×H） |
1400x1400x2000 mm |
|
機器重量 |
Approx 1200 Kg |
二、
適應范圍：
專為平板類產品，文具套尺，提供多色全自動印刷，實現全自動上下料，基于松下操作系統，采用臺灣德士凸輪分割器配合臺灣萬鑫步進電機驅動，絲印升降刮刷傳動均采用松下伺服電機，采用通過式冷光LED燈表面固化，對位精度精確到正負0.05，只需要輸入?yún)?shù)整機絲印節拍，一次性可多件產品同時印刷，并完成多色套色，多工位同步運行，單次速度可達2.5秒。
機器特點:
1. 采用松下PLC+顯控觸摸屏控制系統，操作簡易，清晰
2. 絲印組合+輸送組合均采用步進電機控制+上銀滾珠絲桿+上銀線性滑軌
3. 下料機械手連動下料，同步穩定
4. 采用專用下料架，更換產品工裝快捷方便
5. 密封式機器外形，更整潔環保
6. 故障自動顯示，安全防護保障生產安全
1、 自動起頭功能，拆洗網框更加方便.
2、 刮刀左右運動采用臺灣（上銀）直線導軌結構，運動輕巧平穩，提高印刷質量。
3、 PLC變頻器控制整機運轉.運轉數據更精確明顯
4、 自動起網功能，印刷質量更高.網版位置左右調整。
5、 刮刀左右采用臺灣萬鑫步進電機剎車更穩定和臺灣上銀導軌傳動，運行更加穩定。
6、 機械臂采用導軌加步進電機傳動，使得位置更精確。
7、 轉盤采用分割器控制.臺面鑄鋁臺面精度高達0.1mm
8、 性能穩定，整臺機器采用世界先進微型電腦控制器控制。
9、 根據客戶需要，預置兩個功能程序，單周期印刷和全自功印刷。
10、 采用臺灣亞德客和日本SMC公司最新氣動元件，動力暢順強勁，經久耐用。
11、 操作面板采用臺灣威綸觸摸屏靈敏輕觸制，可直接選用絲印功能反應敏捷使用方便。
三、機器操作安全性能：
YX-2030PD雙色圓盤LED印刷機符合最新的工程式樣，如按要求使用絕對值得信賴。
機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電。回到起始位置，當事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
四、注意事項：
（1）、當機器需要移動或修理時，必須將電源和氣源切斷。
（2）、當調整或清洗油刮時，請按步驟操作。
（3）、增強防火意識，配備消防器材。
